Portugal¿Qué es un módulo de Control de potencia? Definición, aplicaciones y beneficios
¿Qué es un módulo de control de potencia?
Un módulo de control de potencia (PCM, por sus siglas en inglés) es una unidad electrónica integrada que monitorea, regula y distribuye energía eléctrica a múltiples cargas.
Combina la regulación de voltaje, la limitación de corriente, la protección y el conmutador inteligente para garantizar que cada subsistema reciba una potencia estable en diferentes condiciones.
Funciones
Regulación de voltaje para mantener las salidas dentro de tolerancias estrechas.
Gestión de corriente a través de la limitación, arranque suave y priorización de carga.
Protección contra sobrevoltaje, sobrecorriente, cortocircuito, polaridad inversa y eventos térmicos.
Conmutación e secuenciación inteligentes para un encendido y apagado seguros y coordinados.
Diagnósticos y comunicación (por ejemplo, I²C, CAN, UART) para el estado, la telemetría y los códigos de error.
Bloques de construcción típicos
Etapas DC/DC (buck, boost, buck - boost) o entradas frontales AC/DC
Conmutadores de potencia de lado alto/lado bajo y controladores de compuerta
Circuitos de detección (voltaje, corriente, temperatura)
Controlador/MCU con firmware para políticas y protección
Gestión térmica (disipadores de calor, placas, rutas de flujo de aire)
¿Cómo funciona un módulo de control de potencia?

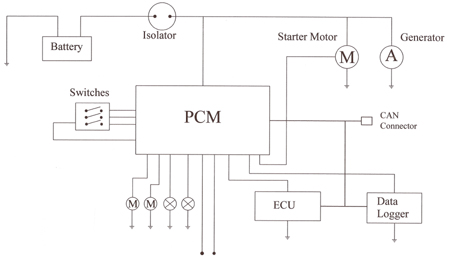

El PCM acepta una o más entradas (batería, adaptador, CA rectificado o bus de CC) y las acondiciona a través de etapas de conversión. Luego distribuye la potencia a las vías descendentes utilizando reglas de política, como la prioridad de carga, los límites de corriente de arranque y la recuperación de caída de tensión. Los bucles de retroalimentación mantienen la regulación mientras que la lógica de protección aísla los fallos y registra los diagnósticos para el mantenimiento.
Consejo: Cuando múltiples cargas con alta corriente de arranque se encienden simultáneamente, una estrategia de habilitación secuenciada en el módulo de control de potencia reduce la tensión en las fuentes de alimentación y los arneses de cableado ascendentes.
Aplicaciones
Electrónica automotriz
En los vehículos, un módulo de control de potencia distribuye energía a los ECU, iluminación, sensores de ADAS, entretenimiento y bombas/ventiladores. Se coordina con los controladores del motor y la transmisión, pero se centra en la integridad y protección de la potencia eléctrica.
Automatización industrial
Los controladores, robots, gabinetes de PLC y herramientas de proceso dependen de los PCM para buses de CC estables, protección de motores y tiempo de inactividad mínimo a través de diagnósticos predictivos.
Dispositivos domésticos e IoT
Desde portátiles hasta electrodomésticos inteligentes, el PCM gestiona perfiles de carga, consumo en suspensión y cortes de seguridad, extendiendo la vida útil de la batería y la seguridad del usuario.
Sistemas de energía renovable
Los inversores solares y convertidores eólicos utilizan módulos de control de potencia para optimizar la eficiencia de conversión, el cumplimiento con la red y el aislamiento de fallos.
Beneficios de un módulo de control de potencia
Eficiencia energética: alta eficiencia de conversión y menores pérdidas del sistema.
Fiabilidad: protección robusta y diseño térmico que reducen los fallos.
Mantenibilidad: los diagnósticos integrados simplifican la resolución de problemas y la planificación del tiempo de funcionamiento.
Escalabilidad: vías y políticas modularizadas se adaptan a perfiles de carga en evolución.
Seguridad y cumplimiento: certificación más fácil con características de protección integradas.
Lista de selección rápida
Rangos de entrada/salida: Emparejar el voltaje y la corriente pico/contínua con margen.
Conjunto de protecciones: OVP, OCP, OTP, SCP, polaridad inversa; umbrales ajustables preferidos.
Ruta térmica: Opciones de disipador de calor, área de cobre, flujo de aire; verificar las temperaturas de unión en el peor caso.
Control y comunicaciones: Analógico vs. digital; necesidad de telemetría (I²C/CAN/UART) y registro.
Entorno: Temperatura, vibración, ingreso (por ejemplo, clasificaciones IP), límites de EMC/EMI.
Cumplimiento: Automotriz (AEC - Q100/Q200), industrial o estándares de seguridad según sea necesario.
Preguntas frecuentes
¿Es un módulo de control de potencia solo un regulador de voltaje?
No. Si bien la regulación es central, un PCM agrega protección, conmutación inteligente, secuenciación, telemetría y a menudo la coordinación de múltiples vías.
¿Puede un PCM mejorar la vida útil de la batería?
Sí. Al optimizar la eficiencia de conversión, limitar la corriente de arranque y manejar los estados de sueño/suspensión, un módulo de control de potencia reduce la energía desperdiciada.
¿Qué señales puede informar un PCM?
La telemetría típica incluye voltajes/corrientes de vía, temperatura, códigos de error y registros de eventos para el mantenimiento predictivo.
