Función de pasivación IGBT: materiales, longe, y eficiencia

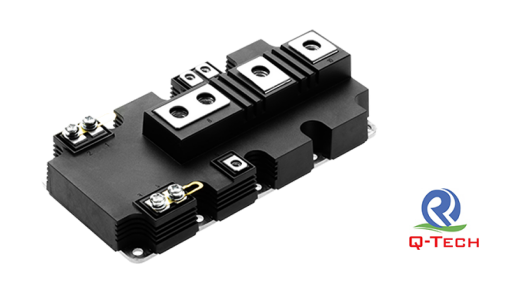

En la electrónica de potencia, el Transistor Bipolar de Puerta Aislada (IGBT, por sus siglas en inglés) se ha convertido en uno de los dispositivos de semiconductores más importantes para el conmutación de altos voltajes y altas corrientes. Se utiliza ampliamente en vehículos eléctricos, inversores de energía renovable, controladores de motores industriales y sistemas de transmisión de alta tensión. Si bien mucha atención se presta a la velocidad de conmutación, el rendimiento térmico y las cotas de corriente, un factor a menudo pasado por alto pero crucial es la función de pasivación del IGBT.

La pasivación no solo protege el dispositivo del daño ambiental, sino que también asegura la estabilidad eléctrica y la confiabilidad a largo plazo. Este artículo explica qué es la función de pasivación del IGBT, los materiales utilizados y por qué juega un papel tan decisivo en la longevidad y eficiencia de los IGBTs.

¿Qué significa pasivación en los IGBTs?

La pasivación se refiere al proceso de aplicar una capa aislante protectora en la superficie del semiconductor. En los IGBTs, esta capa de pasivación tiene múltiples objetivos:

1. Aislamiento eléctrico – evita las corrientes de fuga superficial y la conducción no intencionada.

2. Protección ambiental – protege la superficie del IGBT de la humedad, el polvo y la contaminación química.

3. Estabilización de carga – reduce la acumulación de carga en la superficie, lo que asegura un voltaje umbral predecible y una conmutación estable.

4. Alivio de tensiones mecánicas – protege contra las microfisuras causadas por la expansión y contracción térmicas durante los ciclos de alta potencia.

En resumen, la función de pasivación del IGBT es vital para la durabilidad del dispositivo y su rendimiento eficiente, especialmente en condiciones de funcionamiento de alta tensión.

Materiales de pasivación en la tecnología de IGBT

La efectividad de la pasivación depende en gran medida de la elección de los materiales. Cada material tiene propiedades únicas que lo hacen adecuado para diferentes entornos y requisitos de rendimiento.

• Dióxido de silicio (SiO₂):
  Uno de los primeros materiales de pasivación, el SiO₂ proporciona un buen aislamiento, pero es menos resistente a la humedad y las tensiones mecánicas.

• Nitruro de silicio (Si₃N₄):
  Ampliamente utilizado debido a su excelente resistencia a la humedad, resistencia mecánica y estabilidad térmica. Ayuda a mantener el voltaje de ruptura en entornos de alta humedad.

• Poliimida:
  Conocida por su alta flexibilidad y excelente estabilidad térmica, la pasivación con poliimida se utiliza cada vez más en IGBTs de alta potencia, especialmente donde los ciclos térmicos son frecuentes.

• Resina epoxi:
  Proporciona refuerzo mecánico y resistencia química, pero puede degradarse en temperaturas extremas.

• Capas de vidrio:
  Aplicadas para el aislamiento de alta tensión y una robusta protección ambiental, especialmente en aplicaciones industriales y a nivel de red.

La elección del material de pasivación influye directamente en la confiabilidad, eficiencia y vida útil del IGBT.

Técnicas avanzadas de pasivación

A medida que evoluciona la tecnología de IGBT, se están adoptando métodos avanzados de pasivación:

• Deposición de vapor químico (CVD, por sus siglas en inglés): Produce películas aislantes de alta calidad y uniformes con una fuerte adherencia.

• Deposición de vapor químico asistida por plasma (PECVD, por sus siglas en inglés): Permite la deposición a temperaturas más bajas, adecuada para estructuras semiconductoras delicadas.

• Deposición de capa atómica (ALD, por sus siglas en inglés): Proporciona un control preciso del espesor a escala nanométrica para una cobertura uniforme, mejorando el voltaje de ruptura.

• Recubrimientos nano: Películas protectoras ultra-delgadas que mejoran la resistencia a la corrosión y la contaminación.

• Capas de pasivación auto - curativas: La investigación emergente se centra en materiales que pueden reparar automáticamente las microfisuras, extendiendo aún más la vida útil del IGBT.

Estas técnicas demuestran cómo la función de pasivación sigue evolucionando, lo que permite a los IGBTs operar en entornos más hostiles mientras mantienen su eficiencia.

¿Por qué la pasivación es crítica para la eficiencia y la longevidad?

La función de pasivación del IGBT impacta directamente en el rendimiento y la durabilidad:

• Mayor eficiencia: La pasivación estable reduce las corrientes de fuga, lo que asegura una pérdida de energía mínima.

• Mejora de la confiabilidad: Los dispositivos resisten la degradación por humedad, polvo y exposición química.

• Extensión de la vida útil: Los materiales de pasivación ayudan a los dispositivos a sobrevivir a ciclos térmicos repetidos, un estrés común en los vehículos eléctricos y los controladores industriales.

• Mejora de la seguridad: Evita la ruptura prematura a altos voltajes, reduciendo los riesgos de fallo en sistemas críticos de potencia.

Aplicaciones del mundo real

1. Vehículos eléctricos (EVs, por sus siglas en inglés): La pasivación asegura que los IGBTs en los inversores puedan soportar altas frecuencias de conmutación y ciclos de temperatura.

2. Energía renovable: Los inversores solares y las turbinas eólicas dependen de una robusta pasivación para resistir las condiciones al aire libre.

3. Controladores industriales: El funcionamiento continuo bajo vibración mecánica y exposición a polvo exige capas de pasivación fuertes.

4. Redes eléctricas: Los sistemas de CC de alta tensión dependen de IGBTs pasivados para manejar las tensiones de alta tensión con una pérdida de energía mínima.

Conclusión

La función de pasivación del IGBT es más que un recubrimiento protector; es un factor crítico para el rendimiento, la eficiencia y la confiabilidad en la electrónica de potencia moderna. Al seleccionar cuidadosamente materiales como el nitruro de silicio, la poliimida o el vidrio, y emplear técnicas avanzadas de deposición como ALD o PECVD, los fabricantes pueden extender significativamente la vida útil y la estabilidad de los módulos de IGBT.

A medida que las industrias avanzan hacia una densidad de potencia más alta y aplicaciones más exigentes, la importancia de una robusta pasivación seguirá creciendo. Para los ingenieros y diseñadores de sistemas, entender cómo la pasivación influye en el rendimiento del IGBT es esencial para construir sistemas de potencia eficientes y confiables.
