Cómo comprobar diodo con multímetro - guía paso a paso

¿Qué es un diodo?

Un diodo es un dispositivo semiconductor que permite que la corriente fluya solo en una dirección. En polarización directa, conduce electricidad; en polarización inversa, bloquea la corriente. Los diodos defectuosos pueden quedar cortocircuitados (siempre conduciendo) o abiertos (no conduciendo en absoluto).

¿Por qué comprobar un diodo con un multímetro?

Probar un diodo ayuda a determinar si sigue siendo funcional. Las razones comunes incluyen la resolución de problemas en fuentes de alimentación, el diagnóstico de rectificadores, la comprobación de tarjetas de circuito impreso y la prevención de daños adicionales causados por componentes defectuosos.

Herramientas necesarias

• Multímetro digital con modo de prueba de diodos (preferido)

• Alternativamente, un multímetro con modo de resistencia (ohmios)

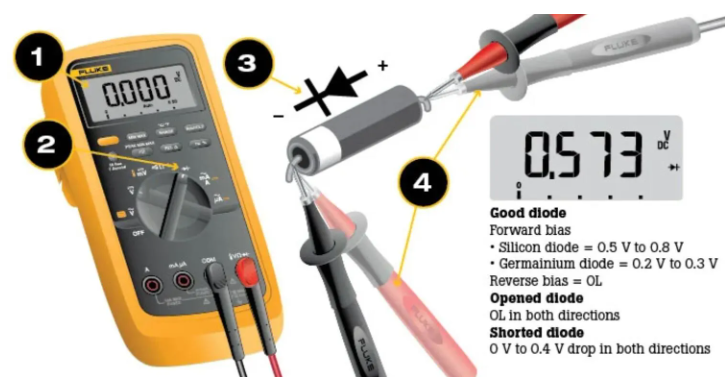

¿Cómo comprobar un diodo con un multímetro (paso a paso)?

1. Apagar el circuito

Siempre desconectar la alimentación antes de probar. Para una mayor precisión, retire el diodo del circuito.

2. Configurar el multímetro en modo de prueba de diodos

Seleccione el símbolo del diodo en su multímetro. Este modo aplica un pequeño voltaje para medir la caída de voltaje en dirección directa.

3. Prueba de polarización directa

• Probeta roja: ánodo

• Probeta negra: catodo (marcado con una raya)

• Buen diodo de silicio: 0,5V - 0,9V

• Buen diodo Schottky: 0,2V - 0,4V

4. Prueba de polarización inversa

• Intercambiar las probetas

• Un buen diodo debe mostrar OL (sin conducción)

• Si es bajo en ambos sentidos : cortocircuitado

• Si no hay conducción en ambos sentidos : abierto

5. Opcional: Modo ohmímetro

En modo de resistencia: polarización directa = baja resistencia; polarización inversa = resistencia muy alta.

Resultados comunes al comprobar un diodo

Consejos para una prueba precisa

• Retire al menos una pata del circuito para una medición precisa.

• Deje enfriar los diodos sobrecalentados antes de probar.

• Compruebe cruzado con la hoja de datos del fabricante.

• Tome precauciones de seguridad en circuitos de alto voltaje.

Consejo: Siempre compare las lecturas del diodo con un componente conocido bueno si no está seguro.

Preguntas frecuentes

¿Cuál es un voltaje directo normal para un diodo?

Para diodos de silicio: 0,5V - 0,9V. Para diodos Schottky: 0,2V - 0,4V.

¿Cómo saber si un diodo está malo?

Si muestra 0V en ambos sentidos, está cortocircuitado. Si muestra OL en ambos sentidos, está abierto.

¿Puedo probar un diodo mientras está soldado en una placa?

Sí, pero otros componentes pueden interferir. Para una mayor precisión, pruébelo fuera del circuito.
