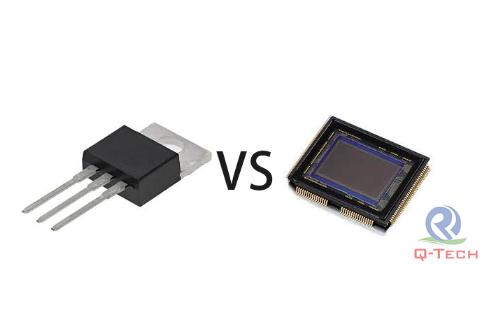

¿Son MOSFETs y CMOS iguales? Explicación de las principales diferencias

¿Alguna vez te has preguntado, al encontrarte con dispositivos electrónicos y circuitos: ¿son MOSFET y CMOS lo mismo?

Si bien ambos términos están estrechamente relacionados con la tecnología de semiconductores, no son lo mismo. De hecho, MOSFET es un tipo de dispositivo de transistores, mientras que CMOS se refiere a una tecnología construida sobre MOSFETs.

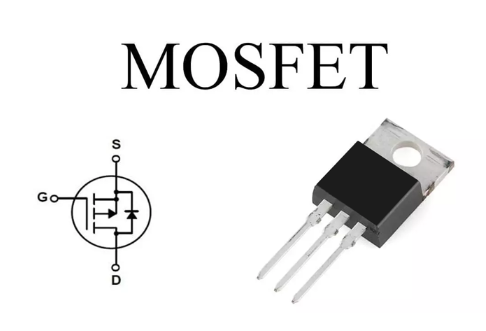

¿Qué es un MOSFET?

Un MOSFET (Transistor de Efecto de Campo Metal-Oxido-Semiconductor) es uno de los componentes más importantes y ampliamente utilizados en la electrónica moderna. En esencia, actúa como un pequeño interruptor que controla el flujo de corriente en un circuito. A diferencia de los antiguos interruptores mecánicos que dependen de un movimiento físico, un MOSFET utiliza un campo eléctrico para regular el flujo de carga. Esto lo hace mucho más rápido, eficiente y confiable.

Debido a estas ventajas, los MOSFETs se encuentran en innumerables aplicaciones, desde reguladores de potencia y amplificadores hasta chips de memoria y procesadores. Son lo suficientemente versátiles como para manejar tanto el control de alta potencia como el procesamiento de señales sensibles, lo que los hace indispensables en sistemas analógicos y digitales. Gracias a su escalabilidad, durabilidad y eficiencia energética, los MOSFETs siguen siendo el alma de los dispositivos electrónicos actuales.

Características claves de los MOSFETs:

• Función básica: los MOSFETs actúan como interruptores electrónicos o amplificadores, controlando el flujo de corriente entre los terminales de drenaje y fuente en función del voltaje aplicado a la puerta.

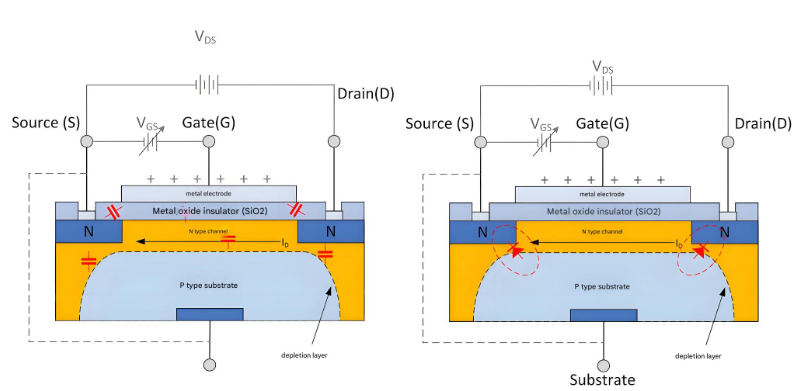

• Estructura: un MOSFET tiene cuatro terminales: puerta, fuente, drenaje y cuerpo. La delgada capa de óxido debajo de la puerta es la que le da el nombre de “MOS”.

• Tipos de MOSFETs:

• MOSFET de canal n (NMOS) – permite el flujo de corriente cuando se aplica un voltaje positivo a la puerta.

• MOSFET de canal p (PMOS) – permite el flujo de corriente cuando se aplica un voltaje negativo a la puerta.

Los MOSFETs son los bloques de construcción fundamentales de la mayoría de los circuitos integrados, incluyendo microprocesadores, chips de memoria y dispositivos de gestión de potencia.

¿Qué es CMOS?

CMOS significa Complementary Metal - Oxide - Semiconductor (Metal - Óxido - Semiconductor Complementario). A diferencia de un solo MOSFET, CMOS es una tecnología que utiliza un par de MOSFETs (uno NMOS y uno PMOS) que trabajan juntos.

Características de la tecnología CMOS:

• Diseño complementario: los circuitos CMOS utilizan transistores NMOS y PMOS en una disposición complementaria.

• Bajo consumo de potencia: una de las mayores ventajas de CMOS es que solo consume una potencia significativa cuando cambia de estado, lo que la hace muy eficiente en energía.

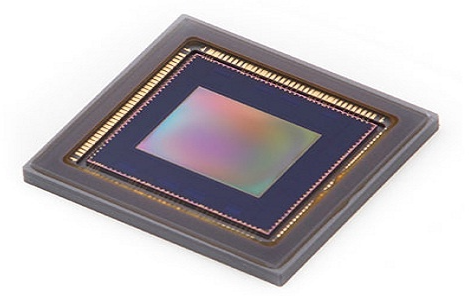

• Aplicaciones: la tecnología CMOS se utiliza en puertas lógicas, microcontroladores, procesadores de señales digitales, RAM, memoria flash e incluso sensores de imagen.

¿Son MOSFETs y CMOS lo mismo?

La respuesta corta es no.

• Un MOSFET es un solo dispositivo, un tipo de transistor.

• CMOS es una tecnología o enfoque de diseño que utiliza pares de MOSFETs para construir circuitos eficientes.

En otras palabras, CMOS no podría existir sin MOSFETs, pero los MOSFETs pueden existir independientemente fuera de la tecnología CMOS.

Piénsalo de esta manera:

• Un MOSFET es como un solo ladrillo.

• CMOS es como una casa construida con muchos ladrillos en una disposición específica.

Entonces, cuando alguien pregunta: “¿son MOSFETs y CMOS lo mismo?”, la respuesta precisa es que los MOSFETs son las unidades fundamentales, mientras que CMOS es un sistema que los utiliza en pares.

Diferencias claves entre MOSFET y CMOS

¿Por qué se produce la confusión?

La confusión surge porque los circuitos CMOS se construyen enteramente a partir de MOSFETs. A menudo, los principiantes escuchan “transistor CMOS” o “chip CMOS” y creen erróneamente que CMOS es un tipo especial de transistor. En realidad, CMOS es una técnica de diseño, no un transistor individual.

Otra razón es que CMOS se convirtió en la tecnología de semiconductores dominante utilizada en circuitos integrados. Dado que casi todos los chips digitales actuales se fabrican con CMOS, a veces las personas se refieren de manera informal a los MOSFETs como CMOS, lo cual es técnicamente incorrecto.

Importancia de entender la diferencia

Conocer la diferencia entre MOSFET y CMOS es importante para cualquier persona que trabaje en electrónica o estudie ingeniería eléctrica:

1. Claridad en el diseño de circuitos – los ingenieros deben especificar si están trabajando con dispositivos MOSFET discretos o ICs basados en CMOS.

2. Gestión de potencia – entender CMOS ayuda a explicar por qué los chips modernos consumen tan poco poder en comparación con tecnologías más antiguas.

3. Relevancia industrial – al leer hojas de datos, catálogos de productos o artículos de investigación, distinguir entre un transistor MOSFET y un proceso CMOS evita la malinterpretación.

Aplicaciones prácticas

• Aplicaciones de MOSFET: se utiliza en reguladores de conmutación, amplificadores, controladores de motores, circuitos RF y electrónica de potencia discreta. Por ejemplo, un MOSFET puede utilizarse en la alimentación de un portátil para controlar el voltaje.

• Aplicaciones de CMOS: se encuentra en casi todos los IC digitales, incluyendo CPU, GPU, módulos de memoria y chips de teléfonos inteligentes. CMOS garantiza un bajo consumo de energía, lo que hace que los dispositivos móviles sean eficientes.

Entonces, ¿son MOSFETs y CMOS lo mismo?

Absolutamente no. Los MOSFETs son los dispositivos de transistores básicos, mientras que CMOS es una tecnología que dispone transistores NMOS y PMOS en pares complementarios para lograr una lógica digital con bajo consumo de potencia.

Comprender esta distinción es esencial en electrónica, ya sea que estés diseñando circuitos, estudiando semiconductores o simplemente te interese cómo funcionan los chips modernos. La próxima vez que veas los términos MOSFET y CMOS, sabrás que uno es un bloque de construcción y el otro es una tecnología construida a partir de esos bloques.
