Portugal¿Cuál es la función de un diodo? Explicado con ejemplos
Resumen del Diodo
En esencia, la función de un diodo es permitir que la corriente fluya en una dirección (polarización directa) y bloquearla en la otra (polarización inversa). Este comportamiento simple posibilita tareas clave en circuitos de potencia, señal y protección.
¿Qué hace un diodo?
Los diodos tienen polaridad, determinada por un ánodo (terminal positivo) y un catodo (terminal negativo). La mayoría de los diodos permiten que la corriente fluya solo cuando se aplica un voltaje positivo al ánodo.

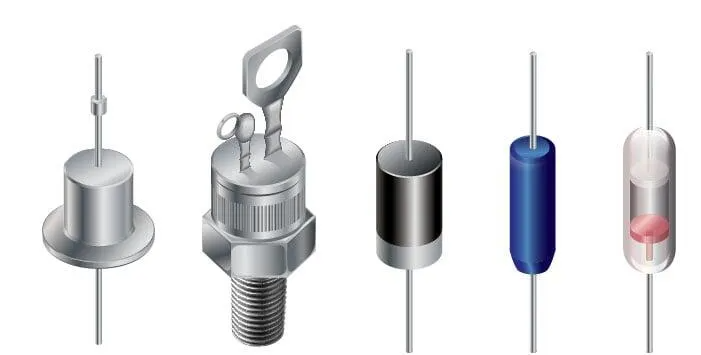

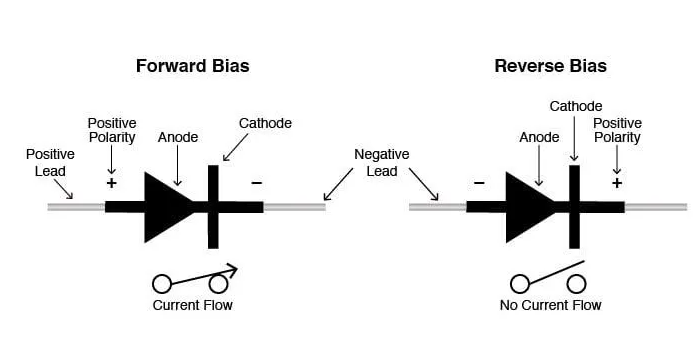

Cuando un diodo permite el flujo de corriente, está en polarización directa. Cuando un diodo está en polarización inversa, actúa como un aislante y no permite que la corriente fluya.
Extraño pero cierto: La flecha del símbolo del diodo apunta en contra de la dirección del flujo de electrones. La razón es que los ingenieros idearon el símbolo y sus diagramas de circuito muestran la corriente fluyendo desde el lado positivo (+) de la fuente de voltaje hacia el negativo (-). Es la misma convención utilizada para los símbolos de semiconductores que incluyen flechas: la flecha apunta en la dirección permitida del "flujo convencional" y en contra de la dirección permitida del flujo de electrones.
Funciones principales de un diodo
1) Rectificación (CA → CC)
Los diodos forman rectificadores de media onda y puentes de onda completa que convierten CA a CC, el corazón de los cargadores y fuentes de alimentación.
2) Regulación de voltaje
Los diodos Zener proporcionan una referencia estable en el descenso inverso, lo que posibilita reguladores simples y circuitos de limitación de sobrevoltaje.
3) Protección contra polaridad inversa
Los diodos en serie o en derivación protegen los dispositivos si la polaridad de la fuente se invierte accidentalmente, lo que es común en automotrices y adaptadores.
4) Demodulación y detección de señal
Los diodos de señal pequeña recuperan la baseband de audio/datos de portadoras RF en radios y receptores de comunicación.
5) Conmutación y mezcla de alta velocidad
Los diodos Schottky o diodos rápidos manejan la conmutación de alta frecuencia en fuentes de alimentación conmutadas (SMPS) y mezcladores RF con pérdidas mínimas.
6) Emisión y detección de luz
Los LED emiten luz en polarización directa; los diodos foto convierten la luz en corriente para detección y recolección de energía.
Tipos comunes de diodos y lo que hacen
| Tipo de diodo | Función / Uso típico | Notas |
|---|---|---|
| Diodo PN estándar | Rectificación, bloqueo de corriente inversa | ~0,6 - 0,7 V de caída en dirección directa (Si) |
| Diodo Schottky | Rectificación de alta eficiencia, conmutación rápida | ~0,2 - 0,4 V de caída, bajas cotas de voltaje inverso |
| Diodo Zener | Referencia/regulación de voltaje, amortiguador de sobretensión | Opera en la región de descenso inverso |
| Diodo rápido/ultrarápido | SMPS, controladores de motores, rectificadores de alta frecuencia | Tiempo de recuperación inversa corto |
| LED (diodo emisior de luz) | Indicadores, pantallas, iluminación general | La salida de luz en función de la corriente/temperatura es importante |
| Diodo foto | Detección de luz, comunicaciones ópticas, celdas solares | La corriente es proporcional a la luz incidente |
| Varactor (varicap) | Capacitancia controlada por voltaje (sintonización RF) | Utilizado en osciladores controlados por voltaje (VCO), anillos de bloque de fase (PLL), filtros RF |
Ver también: Cómo comprobar un diodo con un multímetro · Bases del rectificador de puente de diodos · Regulación de diodo Zener
¿Por qué importan los diodos?
Conversión de potencia: Permiten adaptadores confiables CA/CC y etapas DC/DC.
Protección y confiabilidad: Protegen contra polaridad inversa y sobrevoltaje.
Eficiencia: Los dispositivos Schottky y rápidos reducen las pérdidas en fuentes de alimentación modernas.
Integridad de señal: Es crucial en la detección, mezcla y secciones frontales RF.
Preguntas Frecuentes
¿Es un diodo un resistor?
No. Un diodo es un dispositivo semiconductor no lineal; su curva I-V depende de la física de la unión, no de una resistencia constante.
¿Puede un diodo aumentar el voltaje?
No por sí solo. Los diodos se pueden utilizar en circuitos multiplicadores con capacitores para elevar el voltaje de fuentes CA.
¿Qué falla con más frecuencia en los diodos?
La sobrecorriente y el sobrecalentamiento pueden causar uniones cortocircuitadas; un voltaje inverso excesivo puede causar descenso y fuga o fallo abierto.
